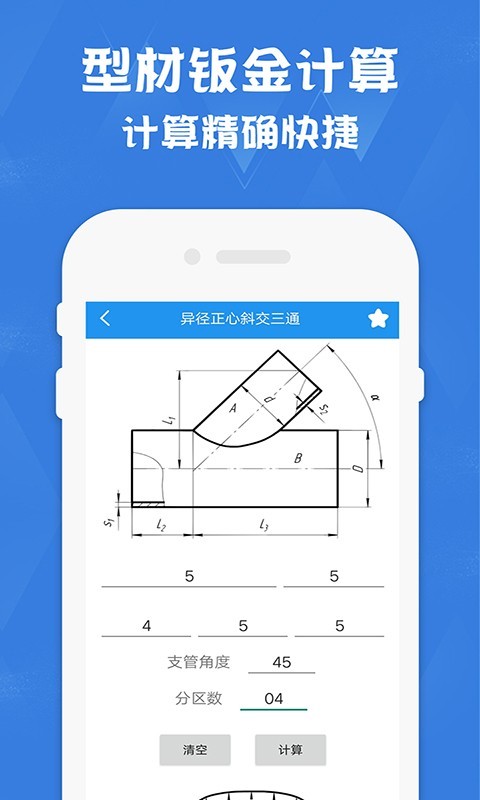

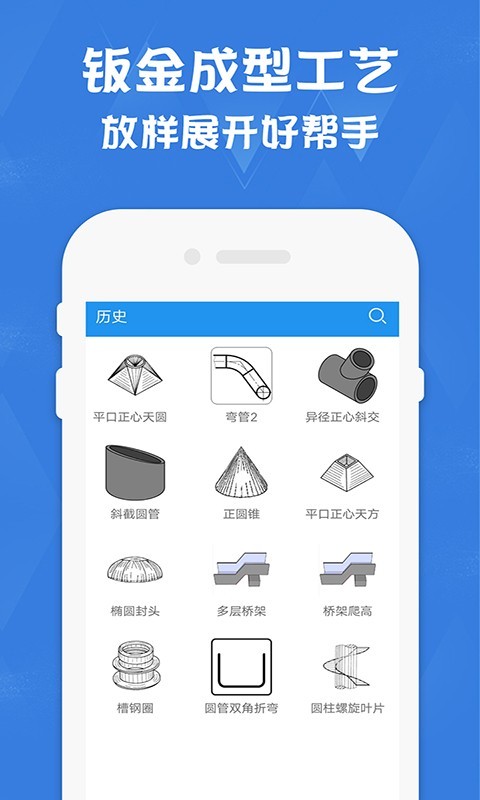

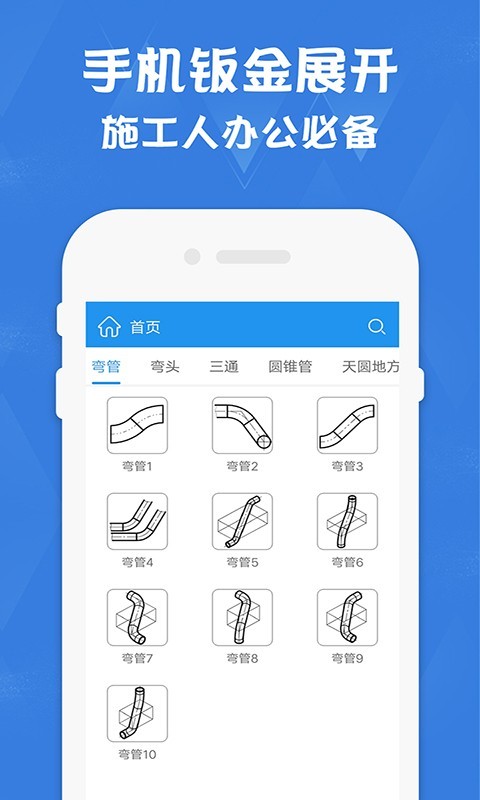

钣金放样展开计算器是一款功能全面的几何计算及钣金件工艺、折弯、展开计算、放样等现场安装施工的常用手机钣金切割布局分析软件。它涵盖了弯头、圆锥管、三通、天圆地方、矩形变径、封头、螺旋叶片、螺旋楼梯、凸五角星等常用管道构件,用户只需输入钣金工具数据,软件即可自动输出展开图,方便快捷地对切割布局进行钣金加工设计,为制定钣金件切割方案提供工艺依据,有效节约切割成本。
软件支持所有金林钣金展开以及其他特定零件的边带控制,钣金王几何计算功能包括各种平面几何和立体几何等常用钣金放样展开制作方法。用户可以在精密钣金加工前根据需要重新布局,满足钣金结构设计日常工作需求,是铆工、钣金工、通风工等现场施工放样展开的得力助手。软件包含180多种常见钣金件的展开计算,是钣金展开最全面的折弯成型软件。
软件特点
智能展开: 自动生成钣金件的展开图,提高设计效率。
参数化设计: 通过参数化设计,快速调整模型,满足不同需求。
多模型支持: 支持普通钣金模型、曲面钣金模型、管道模型等多种模型展开计算。
3D模型生成: 设置好模型几何参数,软件即可自动生成相应的3D模型。
精确折弯补偿: 独特的折弯补偿算法,确保设计的准确性。
易用界面: 界面简洁直观,操作简单易学。
如何使用
数据输入: 在软件中输入钣金工具的数据。
模型选择: 根据需求选择相应的钣金件模型。
参数设置: 设置模型的几何参数。
展开计算: 点击“展开计算”按钮,软件自动生成展开图。
结果导出: 将展开图导出,用于钣金加工。
钣金成型工艺方面,软件提供了多种功能,如AutoPOL Piper专门用于“天圆地方”、“弯管”、“三通”等12种异形管件的设计,通过钣金放样参数化设计,自动展开。在化工、粮油机械、管道、矿山机械行业有着广泛的应用。设置好模型的几何参数,软件就可以自动生成相应3D模型,并自动展开。
AutoPOL Designer是一个功能强大且简单易用的三维钣金设计软件,软件针对钣金加工特点提供了各种形式开孔(如百叶窗、沉头孔等)快捷设计,另外钣金机箱在独特的折弯补偿算法令您的设计更为准确。2D展开与3D模型之间自由切换的钣金折弯手册。
AutoPOL Unfolder是目前国际上一款用于各种钣金模型展开的工具,软件可以在型材计算、科学计算、工程计算、钣金放样、钣金计算等领域导入通用CAD系统中设计好的钣金模型(普通钣金模型、曲面钣金模型、管道模型等)进行展开计算。这是一个运用Solidworks设计出来的“四通”导入进行自动展开计算的操作软件。
钣金设计领域涵盖了三通弯头类、单节柱面管和锥面管、平板类构件、平板弯管和多通管、弯管和多通管、蛇形管、平面和曲面板构件组合、平面和曲面相贯构件、异形口连接管、圆与圆类异形口连接管、不可展开曲面(球与螺旋)天圆地方修复已知问题,提升用户体验。
