VariCAD

VariCAD v20152.0620150404720002003

大小：96KB

语言：简体中文系统：WinAll

类别：收藏管理时间：2024-08-27 14:05:29

Tags： 二维绘图 三维建模

VariCAD绿色版是一款卓越的CAD软件，它不仅自带多种不同的功能模块，帮助用户更好地使用，而且还支持STEP、STL、IGES、DWG和DXF等多种文件格式。需要的朋友可以立即下载。

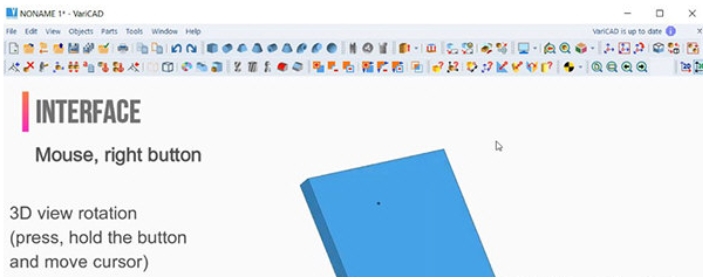

1. 用户界面和系统环境：VariCAD的图形用户界面（GUI）设计允许快速直观地进行3D/2D方向操作。为了反映设计者的思维过程，这一设计理念得到了充分的关注和调整，从而能够用最少的步骤捕获和传达设计思想。

2. 3D模型建立：您可以从建立3D模型开始，使用它自动创建绘图档案，或者只在2D中进行绘图。3D设计更加“自然”，因为它代表实际的部分和组合。3D方法比2D绘图更直观。在3D中创建的模型很容易转换成传统的2D文档。VariCAD提供了更新2D图档的工具。

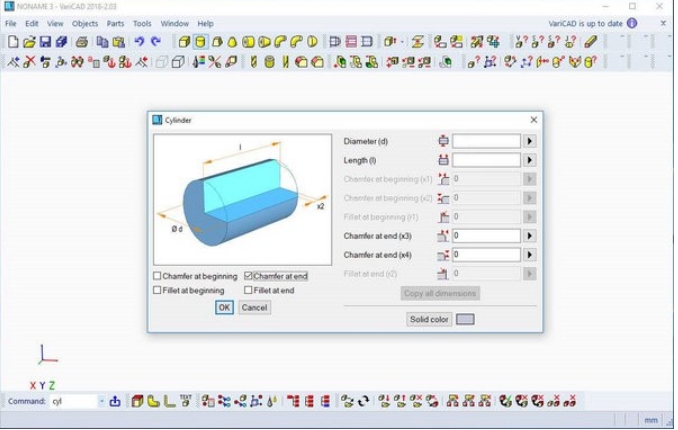

3. 3D塑型：VariCAD提供了一个基本的3D形状库（如盒子、圆柱、圆锥等），这些形状可以通过编辑尺寸进行修改。可以通过轮廓旋转、挤出或放样建立实体。更复杂的工具包括在两个轮廓之间旋转，在圆圈和矩形之间或不同轮廓之间平滑，以及建立直角曲面。

软件功能

1. 碰撞测试（干扰）：3D建模的一个出色功能是组件干涉检查，可以检查3D装配体之间是否存在碰撞（重叠体积）。

2. 计算方式：可以计算2D截面面积、表面积、体积、质量、重心和惯性矩。机械零件的计算也包括在内——机械设计师每天使用的标准零件可以计算拉伸和压缩弹簧、预应力螺栓连接、销和平行键、带槽的轴、轴承、组合应力（弯曲和扭转）下的梁、正齿轮和锥齿轮的几何形状以及皮带驱动器。

3. 表面显影（板材弯曲）：还可以创建3D实体或钣金零件的已开发（未弯曲）表面展开。展开表面的XY坐标可以保存到文本文件中进行进一步处理。您可以输入弯曲系数以自定义计算，以反映材料和技术。

4. 机械零件和符号库：包含标准机械零件（ANSI、DIN）库，例如螺栓、螺母、销、塞子、角点、垫片、轴承、滚动和绘制的形状以及液压、气动和电气符号。

安装步骤

在本站下载最新安装包，并按提示进行安装。安装完成后即可使用。
