DS CATIA V5

DS CATIA V5 v171

大小:0.01MB

语言:简体中文系统:WinAll

类别:收藏管理时间:2024-08-27 14:05:29

Tags: CATIA V5 三维 设计

DS CATIA V5是一款功能强大的机械加工设计软件,广泛应用于航空航天、汽车制造、造船、机械制造等多个领域。它以其强大的三维CAD功能、高级曲面设计、数字样机与仿真、电气与线束设计、模具设计、数据管理与协同以及广泛的行业应用等特色,成为了全球领先的机械加工设计软件之一。

该软件支持大型产品的装配设计,使工程师能够轻松管理和分析复杂的装配关系。通过自顶向下和自底向上的方法管理装配层次,实现装配设计和单个零件设计之间的并行工程。

它还支持高级的表面建模技术,使设计师能够创建复杂的外形和曲面。这一特性在航空航天、汽车制造等领域尤为重要,能够满足对高精度曲面设计的需求。

另外它支持电气系统设计,包括电路布局、电气元件选型等。

CATIA V5提供了多种建模工具,包括实体建模、曲面建模和混合建模,支持从简单零件到复杂装配体的设计。设计师能够创建复杂的三维模型,并进行精确的参数化混合建模。

该软件还提供模拟和分析工具,用于评估产品的结构和性能特性,包括静态和动态分析、热分析等。这些工具帮助设计师在设计阶段就预测和解决潜在问题。

它还提供线束设计功能,用于集成电气系统和线束布局,确保电气系统的可靠性和高效性。

软件功能

1. 设计与建模

CATIA V5提供了实体建模、曲面建模和混合建模等多种建模工具,使设计师能够创建复杂的三维模型。这些工具支持从简单零件到复杂装配体的设计,满足不同设计需求。

它提供业界独一无二的高级曲面设计功能,支持复杂的美学和人体工程学形状建模,特别适用于汽车A类表面设计等高精度曲面设计领域。

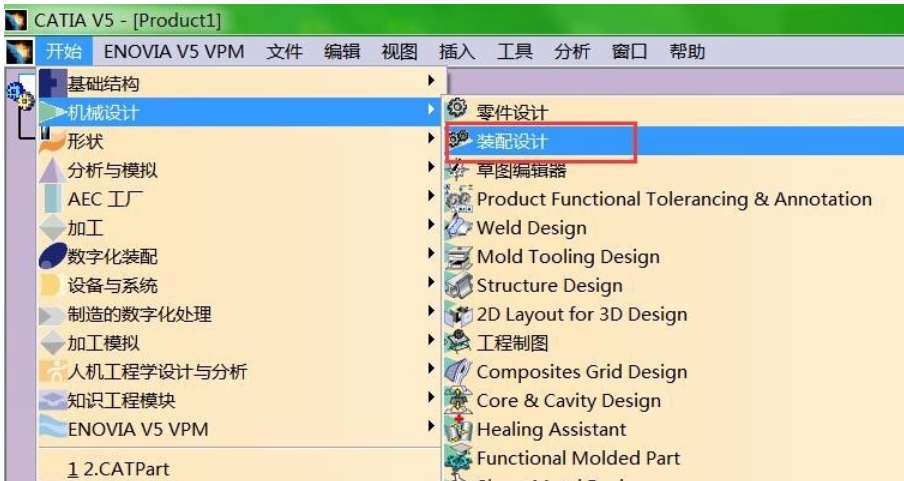

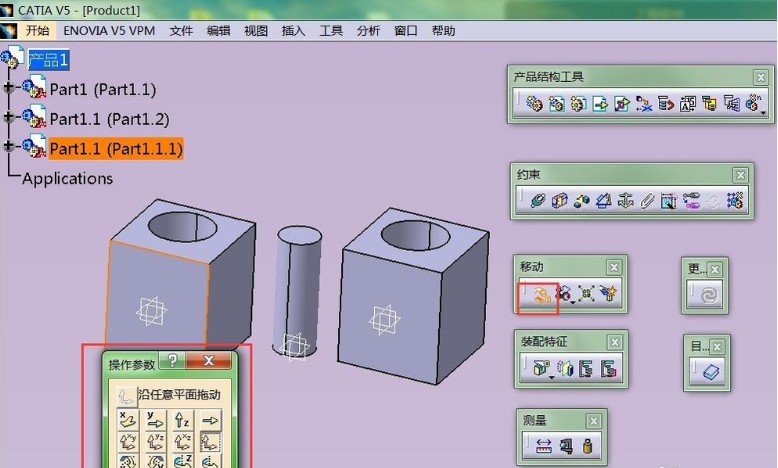

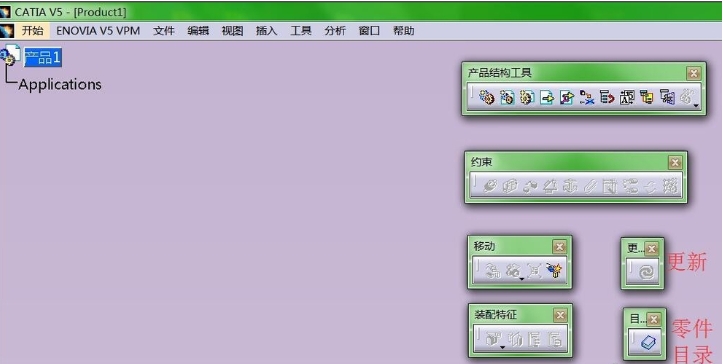

2. 装配设计

该软件支持大型产品的装配设计,使工程师能够轻松管理和分析复杂的装配关系。通过自顶向下和自底向上的方法管理装配层次,实现装配设计和单个零件设计之间的并行工程。

它还提供丰富的装配约束工具,帮助设计师在装配过程中精确定位和连接各个部件,确保装配的准确性和效率。

3. 仿真与分析

CATIA V5包含模拟和分析工具,用于评估产品的结构和性能特性。这些工具支持静态和动态分析、热分析等多种分析类型,帮助设计师在设计阶段就预测和解决潜在问题。

4. 电气与线束设计

它支持电气系统设计,包括电路布局、电气元件选型等。设计师可以在CATIA V5环境中进行电气系统的设计和优化。

它还提供线束设计功能,用于集成电气系统和线束布局。这有助于确保电气系统的可靠性和高效性,同时减少实际布线过程中的错误和返工。

5. 模具设计

CATIA V5包含专门的模具设计工具,支持塑料注塑、压铸等不同类型的模具设计。这些工具提供了丰富的模具设计功能和参数化设计选项,以满足模具设计的复杂需求。

6. 数据管理与协同

该软件包含数据管理工具,用于组织、管理和共享设计数据。它支持全生命周期的数据管理和协同,确保设计团队之间的无缝合作和数据的一致性。

它还提供真正的协同环境,通过“产品/流程/资源 (PPR)”模型和工作空间,激发员工的创造性、共享和交流3D产品信息以及以流程为中心的设计流程信息。

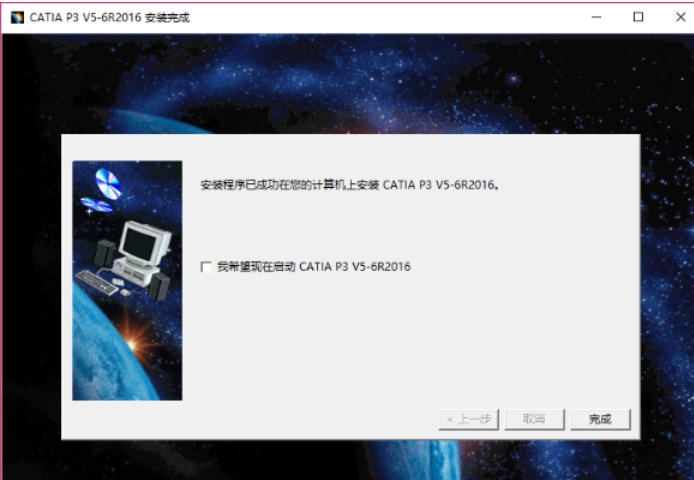

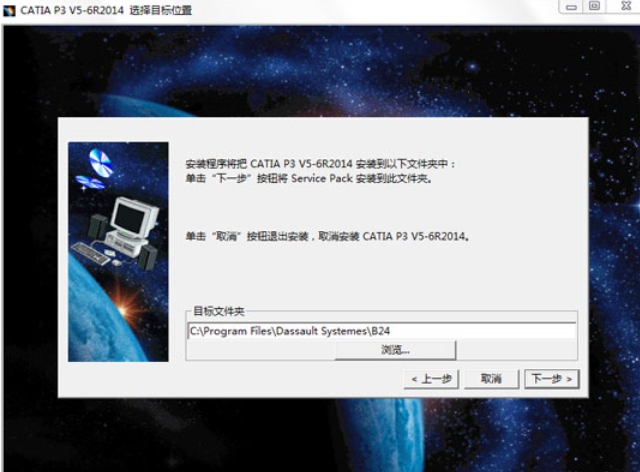

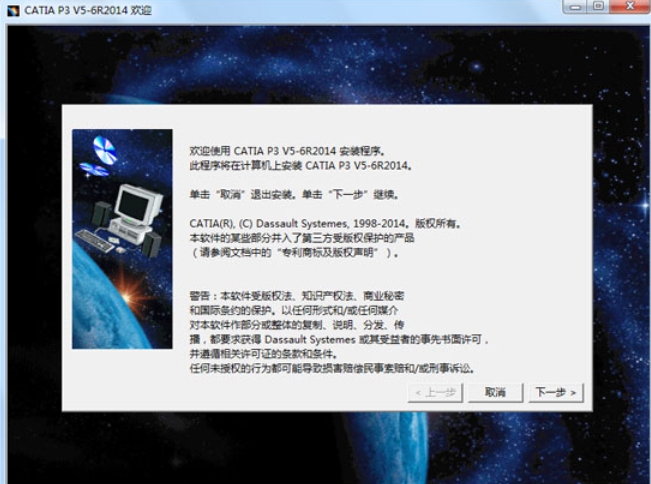

安装步骤

在本站下载最新安装包。

按提示进行安装。

安装完成即可使用。
