图纸通app v8.8.1

Tags： 图纸 通联 设计

图纸通app 是一款为工业专业人士量身打造的手机看图应用，支持多种终端设备，包括手机APP、微信、手机浏览器和PC电脑，实现一个账号内所有图纸的快速同步。图纸通集成了CAD图纸查看、批注、分享、设计、标注、测量、快速查看、DWG和3D模型查看等功能，适用于产品研发设计、生产制造、售后服务等环节的技术交流。

图纸通提供了强大的3D模型和2D图纸查看交互操作功能，可多角度、全方位查看产品3D模型的外观和内部结构。支持批注、评论、分享、测量、剖切、爆炸、旋转、移动、缩放、拖动、边线、PMI等3D交互功能，并可查看3D模型的BOM信息和PMI信息，测量尺寸、包围盒、面积、体积、重量等各类参数。

使用图纸通您可以方便快捷地将产品设计的3D模型、CAD图纸或技术资料分享给设计组成员、生产人员、售后技术人员、客户、合作伙伴等，无需安装任何CAD软件，即可在手机上批注图纸、讨论图纸，进行技术沟通。

功能介绍

1. 手机便捷看图

图纸通支持40多种3D模型、CAD图纸的手机在线浏览，可直接打开查看微信、QQ、钉钉、企业微信中所接收到的图纸。支持SolidWorks、Creo、Inventor、Solid Edge、STEP、IGES、DWG/DXF等40多种CAD图纸和3D模型格式。

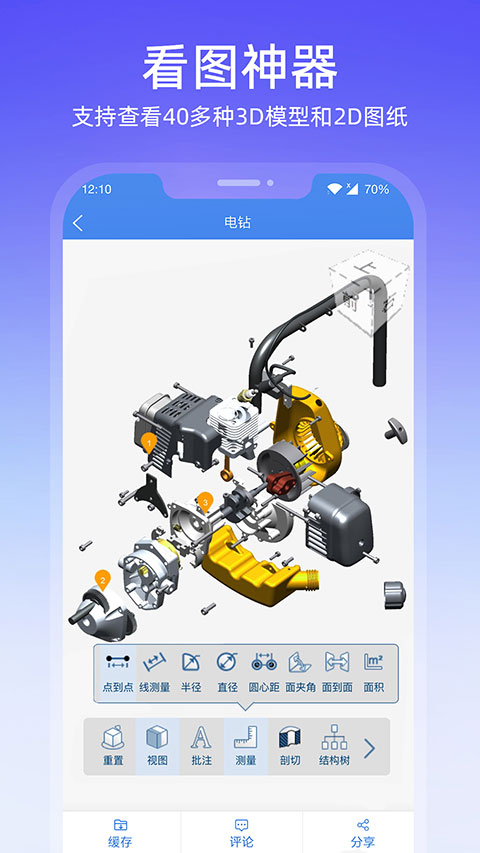

2. 强大的浏览交互功能

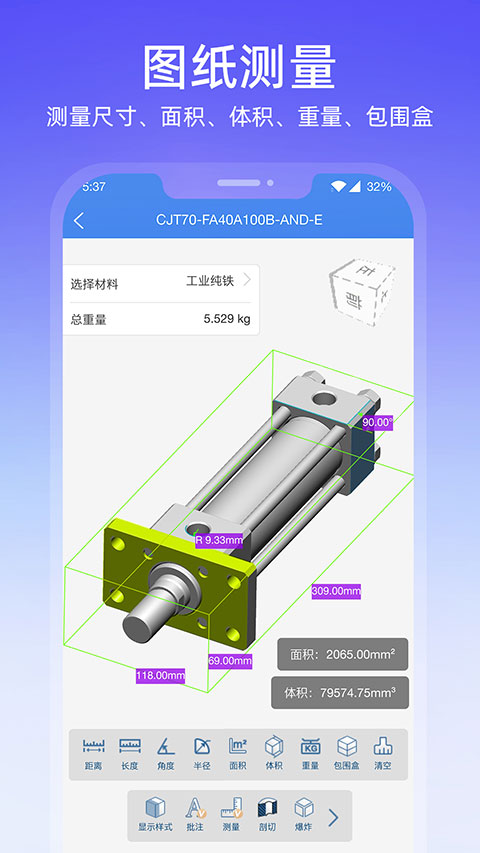

提供强大的3D模型和2D图纸查看交互操作功能，可多角度、全方位查看产品3D模型的外观和内部结构，可查看3D模型的BOM信息、PMI信息，测量尺寸、包围盒、面积、体积、重量等各类参数。支持手机直接交互浏览3D模型和CAD图纸，提供：视角、剖切、结构树、测量、包围盒、PMI、爆炸、拖拽、平移、缩放、旋转等多种交互看图功能。

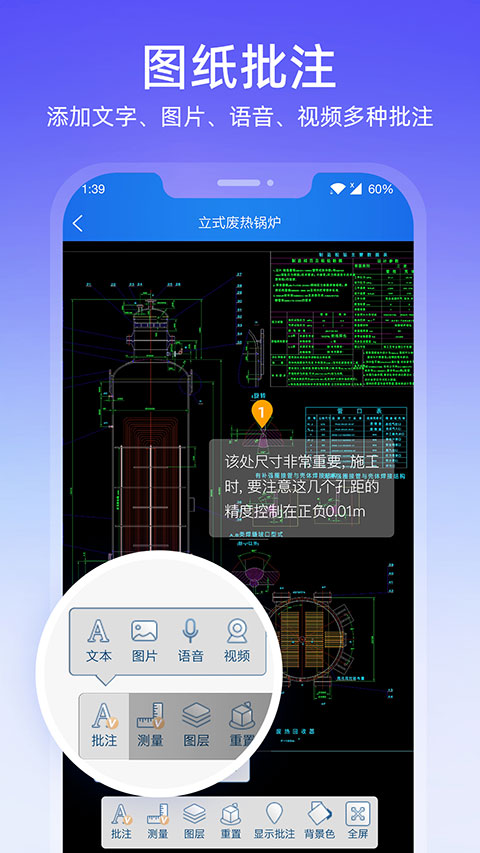

3. 批注、评论图纸

可以对3D模型和2D图纸进行批注及评论留言说明，基于图纸进行专业技术沟通。

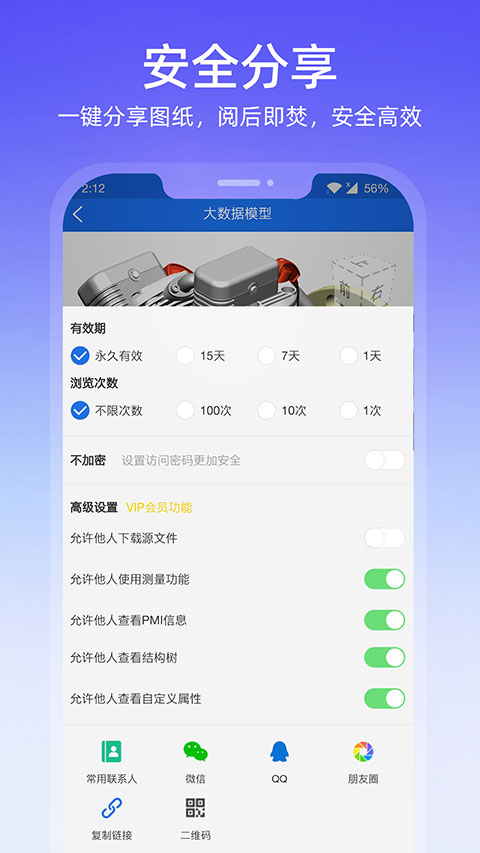

4. 安全的分享图纸

可以将手机或电脑本地3D模型和CAD图纸一键分享给他人，也可将云端图纸快速分享给他人，提供【公开分享】和【加密分享】两种方式，加密分享可以设置访问密码、有效期和访问次数、查看权限等，确保文件的安全分享。

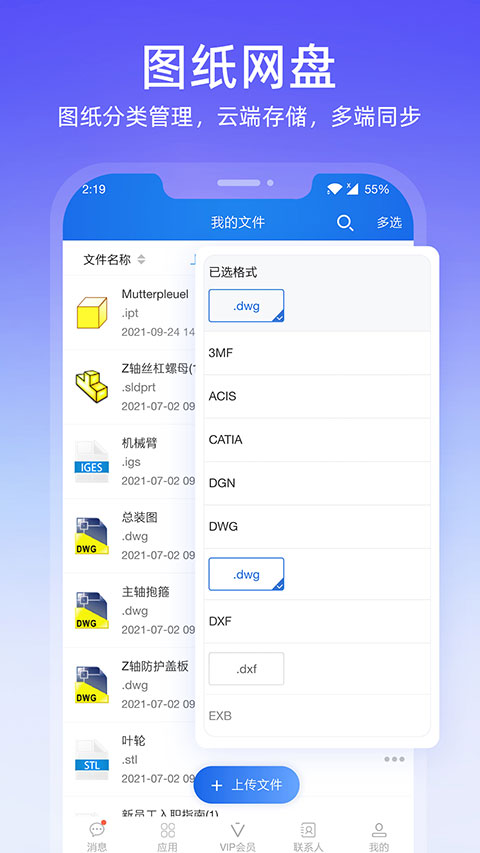

5. 全面的图纸管理

提供个人及团队的【图纸网盘】功能，可上传文件，将上传的3D模型和CAD图纸和技术文档进行分类管理、存储、共享。实现不同设备文件备份、共享、轻量化转换、随时随地预览。

6. 高效的项目协作

可创建项目组，添加/邀请项目成员，在项目中上传3D模型和CAD图纸和技术文档，并对图纸和文档进行管理、批注、留言、共享，与项目成员基于图纸和技术文档进行技术沟通。

图纸通app自动扣费怎么关闭？

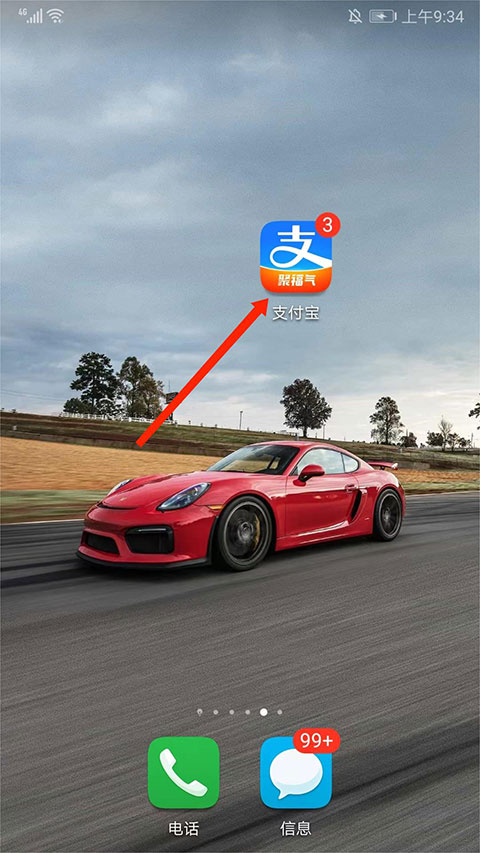

1. 图纸通支持微信和支付宝扣费，选择需要关闭的扣费方式，这里以支付宝为例，打开支付宝app，

2. 选择右下方“我的”选项，然后点击右上角“齿轮”图标，

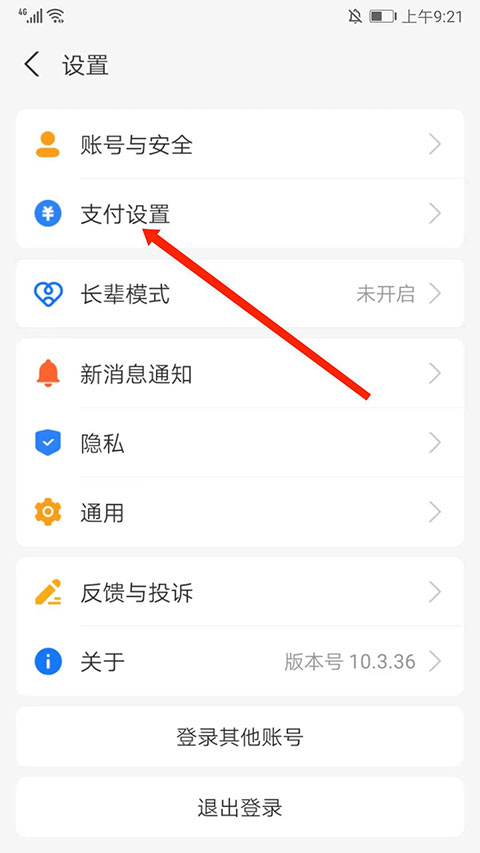

3. 进入设置界面，选择“支付设置”选项，

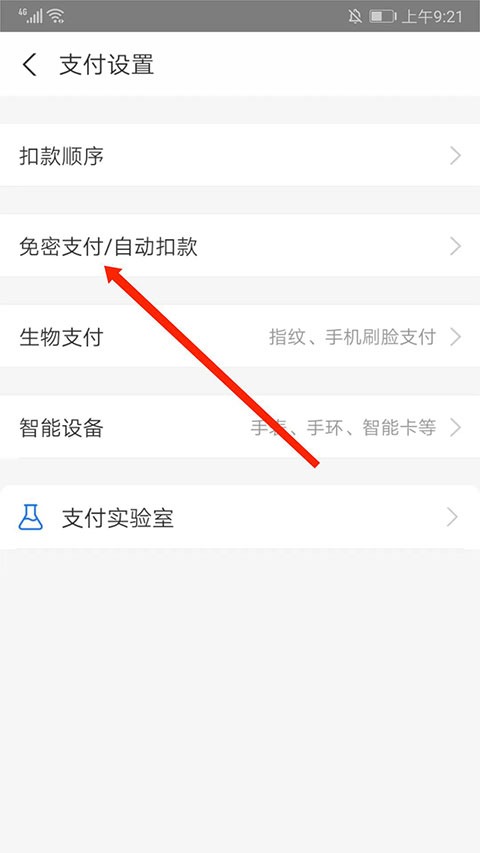

4. 进入支付设置界面，选择“免密支付/自动扣款”选项，

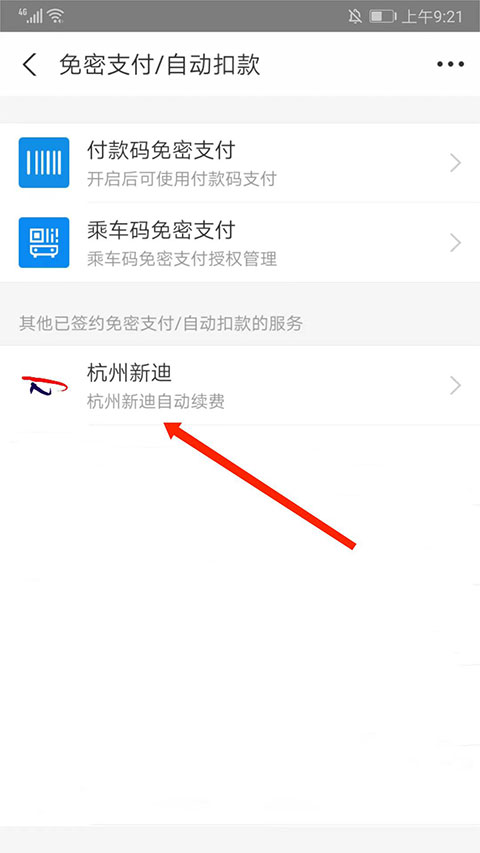

5. 选择第一个“杭州新迪”（图纸通app开发商）选项，

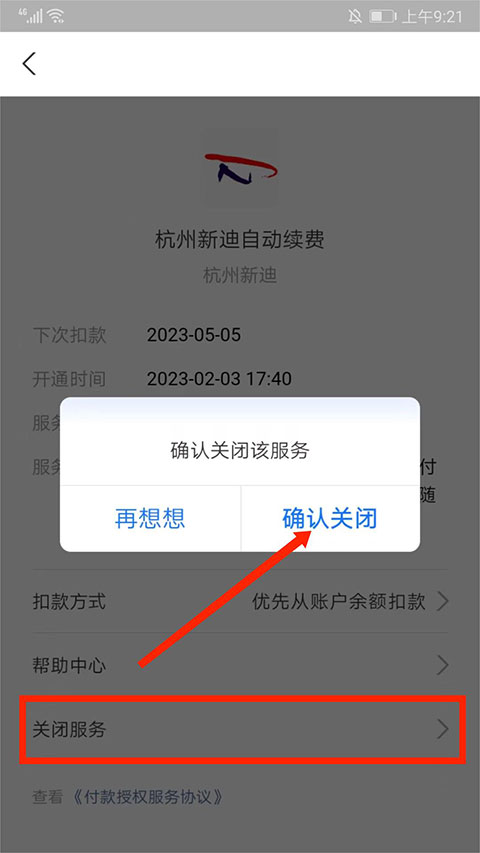

6. 选择下方“关闭服务”选项，最后选择“确认关闭”即可关闭自动扣费。

图纸通app怎么测量尺寸？

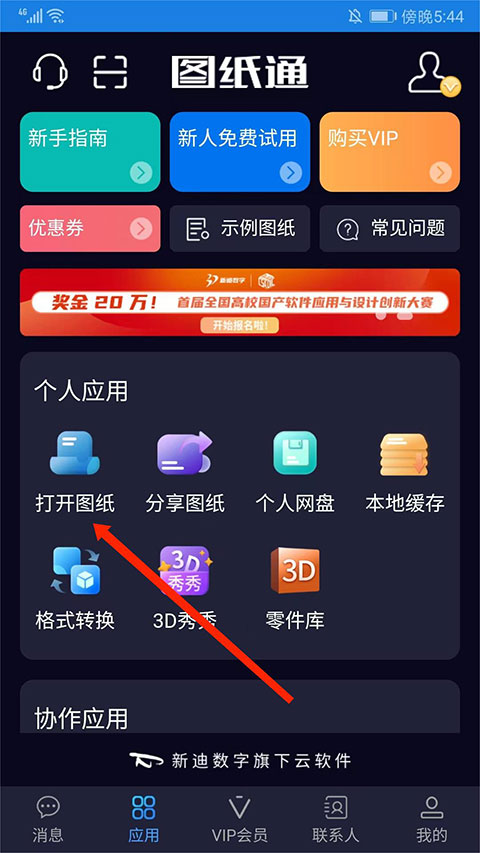

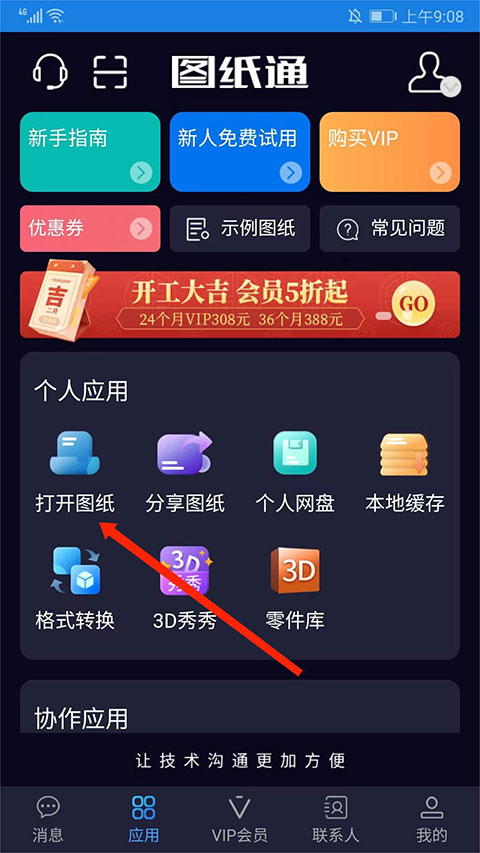

1. 打开应用，选择“打开图纸”选项，

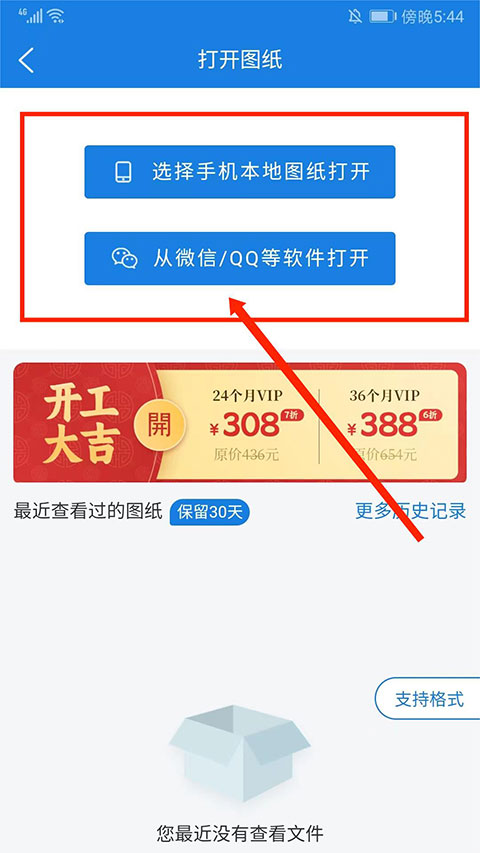

2. 支持“选择手机本地图纸”和“从微信/QQ等软件”打开，这里以第二个为例，

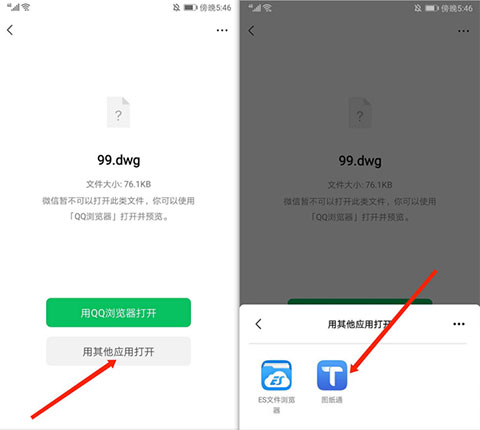

3. 选择需要测量尺寸的图纸，然后选择“用其他应用打开”，选择“图纸通”选项，

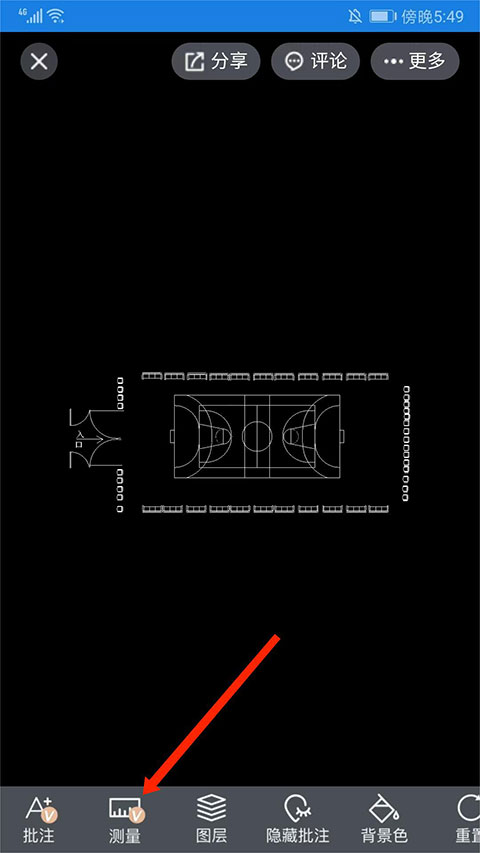

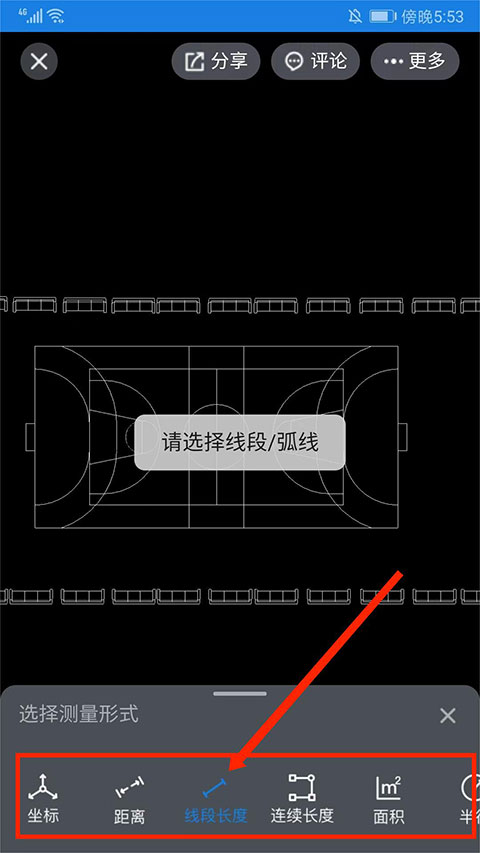

4. 进入图纸界面，选择下方“测量”选项，

5. 支持测量“坐标”、“距离”、“线段长度”、“连续长度”、“面积”、“半径”等数据，这里以“线段长度”为例，

6. 选取好需要测量的线段/弧线后，测量完成，即可显示测量数据。

软件特色

1. 随时随地协同工作

同时支持PC端、移动端，可在PC电脑、微信、手机浏览器等查看产品3D模型、2D图纸和技术资料文件，并进行技术沟通和交流。

2. 强大的交互、协同功能

提供强大的三维图形查看、交互功能，如：多视角查看、查看内部结构、查看剖面图、边线显示、查看设计特征等。

3. 支持多种格式在线浏览

支持多种CAD格式、多种图片格式的在线浏览，完全基于浏览器，不需要安装任何插件。

4. 便捷的邀请、分享方式

支持微信、QQ进行邀请和分享。

图纸通手机版怎么下载图纸？

1. 首先选择“打开图纸”选项，

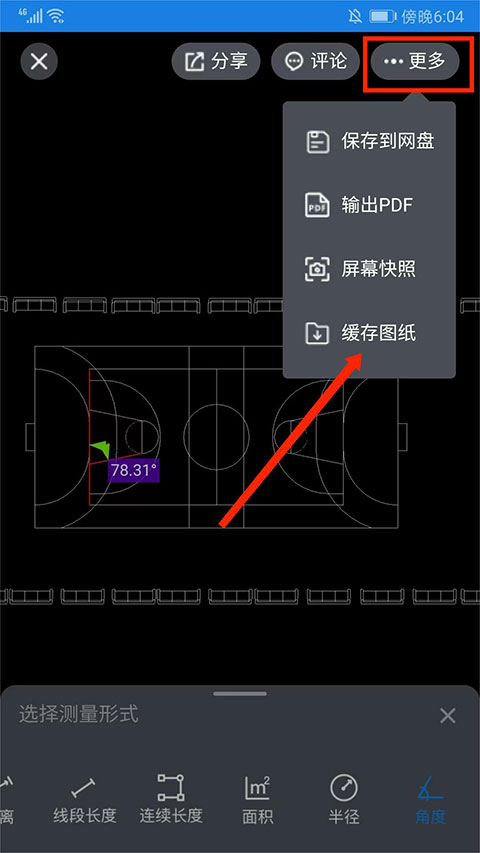

2. 然后对图纸编辑完成后，选择右上角“更多”，点击“缓存图纸”，

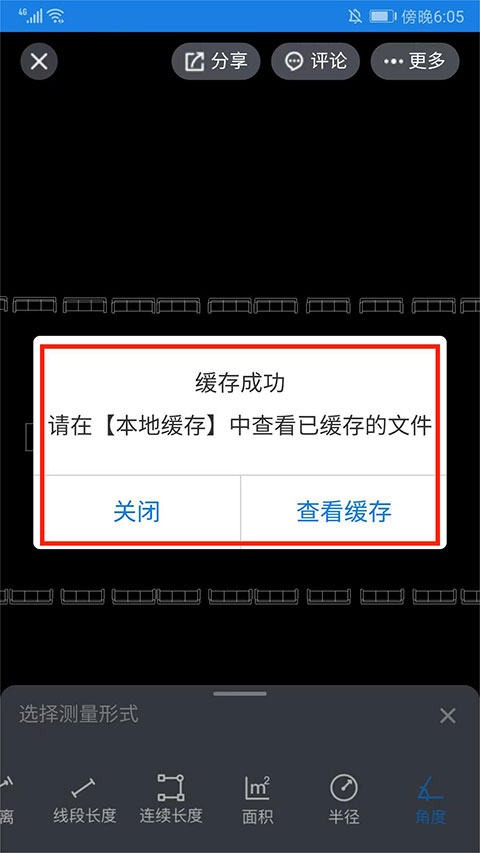

3. 即可看到“请在本地缓存中查看已缓存的文件”，图纸下载完成。

软件亮点

1. 提高研发设计效率

研发设计项目组成员之间可随时随地、不依赖专业CAD软件、跨设备基于图纸进行精准协同沟通，大幅提升研发设计工作效率。

2. 提高生产效率

研发设计部门与生产部门/施工部门的技术沟通效率得到提高后，从而直接提高产品生产效率和质量。

3. 提高服务效率和质量

销售人员/售前售后服务人员/技术人员，无需携带产品图纸去客户现场，通过在线远程的方式快速精准的沟通，沟通效率和沟通质量大大提高。

4. 提高生产图纸安全性

生产技术人员只通过平板、手机、电脑查阅电子化图纸，不能下载获取图纸文件，并可灵活控制图纸内容的查看权限，有效降低技术泄露风险。

5. 降低沟通成本

基于移动终端（手机、PAD等）或PC端可随时随地云端沟通图纸、协同工作，打破时间和空间的局限，提升沟通效率，降低沟通成本。

6. 降低企业软件成本投入

全面兼容查看各类图纸文件格式，支持40多种3D模型和2D图纸格式，无需采购多种设计软件，大幅降低企业的软件采购成本。

7. 降低生产报废率

通过一键发放和回收图纸管理，实现图纸彻底及时回收不残留，避免回收不及时导致生产报废事件的发生，降低生产成本的浪费。

8. 降低项目风险和成本浪费

基于云端图纸的精准高效沟通，规避了因信息传递不及时或不准确导致的设计变更或工程更改，降低项目不可控风险和成本的浪费。

应用场景

【研发内部协同】

在产品研发部门内部，设计工程师之间、设计工程师与部门主管之间基于3D模型、2D图纸进行频繁的技术沟通，尤其是跨地域的沟通，如：设计方案讨论、图纸审批、图纸管理、图纸共享等。

【研发与生产之间协同】

研发设计人员与生产工人/施工人员、质检人员基于3D模型、2D图纸进行频繁的技术细节沟通和工作流程管理，如：产品结构、产品尺寸、加工精度、工艺要求的沟通确认，图纸版本发放与回收管理。

【研发与采购之间协同】

采购工程师根据设计图纸的物料进行采购的过程中，基于3D模型、2D图纸与研发设计人员进行产品选型沟通确认，如：产品型号、性能参数、材料要求、供应商品牌对标互换等。

【研发与售后服务之间协同】

售后服务人员在实施售后安装服务、产品维保服务过程中，基于3D模型、2D图纸与研发设计人员进行技术确认和客户需求反馈。

常见问题

一、图纸通有哪几种版本？

目前图纸通有：手机APP、电脑版、网页版、小程序四种版本。

二、图纸通可以免费使用吗？

分免费用户、个人VIP（3D+2D套餐）、个人VIP（2D套餐）三种。

免费用户可以使用部分免费功能（详见VIP功能特权对比）；个人VIP（2D套餐）可查看2D格式图纸；个人VIP（3D+2D套餐）用户可查看3D+2D格式图纸；每个新注册用户可在首页免费领取7天VIP试用。

三、如何免费获得VIP体验？

每个新注册的用户均可免费领取7天时间的VIP体验。也可通过图纸通优惠促销等活动获取VIP体验，敬请关注官方活动信息。

四、苹果手机无法支付怎么办？

苹果手机需通过苹果系统支付购买，如您无法使用苹果手机支付，您可以通过图纸通官网、图纸通微信公众号、图纸通微信小程序购买。

五、购买了VIP会员，可以开发票吗？如何申请？

可以开具增值税普通发票和增值税专用发票。申领发票首先需要联系图纸通客服并提供以下材料：

1. 购买VIP的帐号（用户名或注册手机）；

2. 贵公司的开票资料；

3. 开具增值税普通电子发票请提供接收电子发票的邮箱；开具专用纸质发票请提供邮寄地址（顺丰到付）；

在收到上述材料后，我们会在7个工作日内开具发票。

六、电脑版、网页版、手机APP之间数据会同步吗？

我们图纸通支持一个账号、多端同步，不论你在电脑版、网页版还是手机APP上的操作都会云端自动同步到所有设备上，省去了资料文件传送的麻烦，让你轻松地浏览、沟通、分享、管理图纸。

更新日志

v8.8.1版本

其它UI改进及BUG修复，改善使用体验。
