道路分析掌测APP是由互联网个人用户李志华原创发布的一款道路施工测量辅助软件,其核心功能为道路断面CAD分析。该软件支持徕卡、拓普康、索佳、宾得、南方、中纬、三鼎、科力达、科维、尼康、博飞、瑞得、欧波、苏一光等全站仪联机品牌设备,以及南方RTK、南方的银河1 RTK、科力达GPS k9-T RTK、中海达v90 RTK等GPS RTK联机品牌。用户既可调用内业版上编辑好的数据库,也可在掌测上进行数据库编辑。另外软件还附带GPS导航、指南针、坐标正反算、大地和施工坐标转换、构造物计算等辅助功能,以更好地为用户实现隧道现场超欠挖实时分析。专业、强大、灵活,是您道路施工必备手机产品之一!
软件特色
附属功能(如GPS导航、指南针、坐标正反算、大地和施工坐标转换、构造物计算、逐桩计算、仰坡计算、变坡计算等)将会根据需要不断扩展常用功能。
目前测试过的全站仪联机品牌包括徕卡、拓普康、索佳、宾得、南方、中纬、三鼎、科力达、科维、尼康、博飞、瑞得、欧波、苏一光、中海达、莱纳得、天宇、迈拓、中翰TS-802N、尼康NIVO_2M、博飞BTS800、中纬ZT30等,以及各种贴牌芯片兼容全站仪器。详细联机方法请参阅全站仪联机指南和联机参考,或咨询软件作者,提供联机测试方面的技术支持。
目前测试过的GPS RTK联机品牌包括南方RTK、南方的银河1 RTK、科力达GPS k9-T RTK、中海达v90 RTK、瑞得R6 RTK、瑞得R90T RTK、华测X9 RTK等。GPS-RTK联机采用相同的联机指令和方法,是通用的。详细联机方法请参阅GPS联机指南。
错误异常和处理:如果软件在工作中出现计算问题,软件消息框会提示错误信息,提醒用户注意。主要提示包括平面位置坐标超出线元计算范围、桩号超出纵坡范围、通讯类提示等。根据提示用户可以了解通讯问题所处节点错误位置。
道路分析掌测APP功能

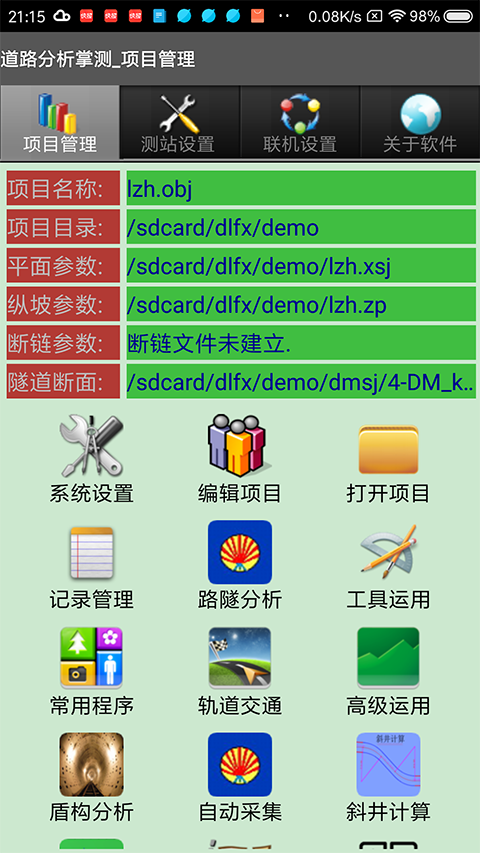

全面系统的数据库管理,一旦打开项目,所需文件都配置到位。
可调用在内业版上编辑好的数据库,也可在掌测上进行数据库编辑,主要包括平面、纵坡、断链、隧道断面等数据库,并和内业版数据库同步,实现数据共享。
现场全部实现实时联机测量或手工输入两种方式,道路全线三维正反算,平面线形任意(含不完整曲线),断链数量任意。
纵坡竖曲线计算,线性任意。

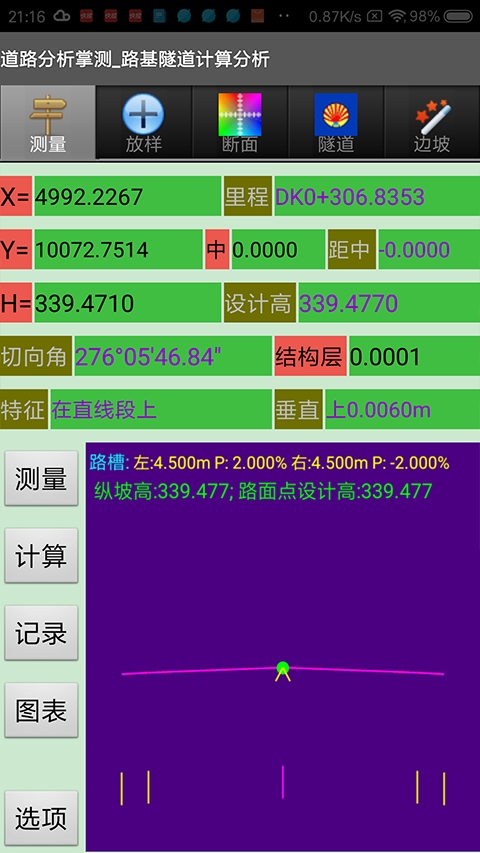

断面测量。

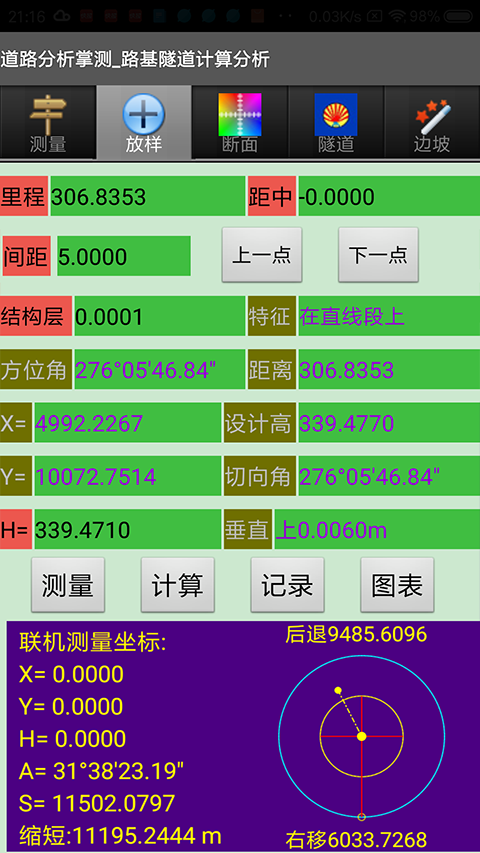

道路各种放样。

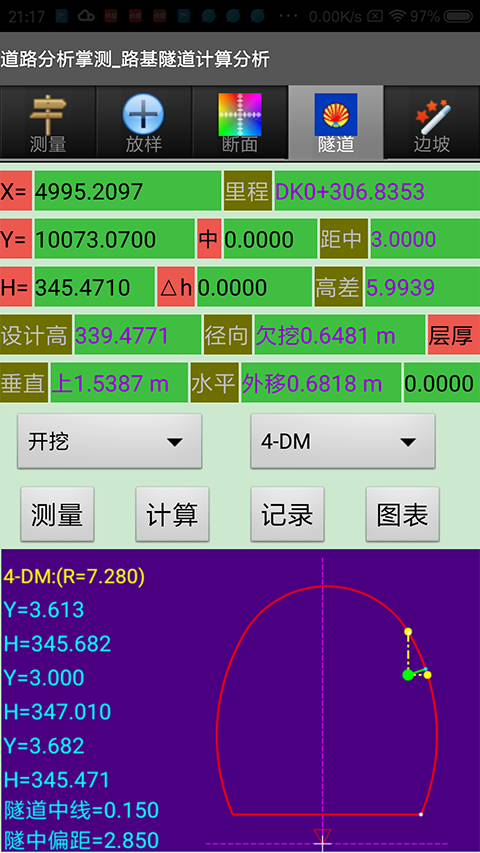

隧道现场超欠挖实时分析。

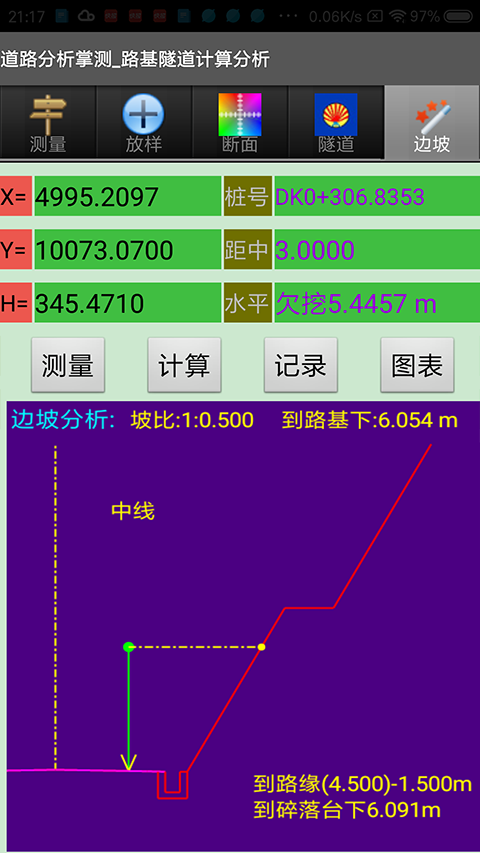

边坡放样任意边沟,边坡形式,任意桩号设定。
双重记录功能,按记录键,可以同时记录坐标为现场交底格式和DAT格式,两种格式都是以日期为索引,记录当前所记录的数据。现场交底格式可以打印出来交给现场技术人员,DAT格式可以导入内业版进行平面和断面分析。
软件亮点
支持手机GPS导航,百度套合线路导航,GPS-rtk放样等运用。
支持记录管理切换功能,可以通过记录管理,方便调用不同时间,不同特性的数据匹配查看。
参考道路设计软件,支持路基标准断面模版编辑,边沟边坡模版编辑,数据匹配桩号自动调用。
支持批量距中逐桩计算,支持全线道路批量文件正反算,坐标到桩号计算,批量桩号距中到坐标文件计算,输出txt、excel、dat、CAD位置图检查。
支持水电站斜井(竖井)功能,斜井数据在平面转换基础上,进行二次纵坡方向转换,支持输出CAD纵坡平面图、CAD图形平面图、CAD斜井隧道断面图、记录数据和表格文件等。
支持路基路面结构层任意数值放样,支持路基位置中边桩放样,支持路基路面断面图CAD图形输出,平面位置输出。支持路面边坡开口线放样,CAD图形断面输出,平面位置输出。
支持任意点、桩号、距中值、夹角计算放样,支持构造物放样,支持构造物模版校正,支持仰坡计算,锥坡计算,CAD图形放样,可以导出记录txt、excel、dat、CAD位置图。
支持隧道设计CAD图形断面直接导入,支持隧道距中偏移,纵坡设计高偏移,整体旋转,支持隧道预埋件编辑和提醒功能,支持设计断面导出检查,支持隧道超欠挖断面CAD图形输出,超欠表格输出,隧道测量数据平面位置CAD图形输出。
如何使用
下载并安装道路分析掌测APP。
打开APP,选择“新建项目”或“打开项目”。
根据需要配置项目参数,如全站仪或GPS RTK设备联机。
在数据库管理中,编辑或调用已编辑的数据库。
进行现场测量或手工输入数据。
使用软件的辅助功能,如坐标正反算、大地和施工坐标转换等。
导出数据如现场交底格式、DAT格式等。
更新日志v7.52版本
新增加盾构姿态功能计算模块,支持四参数或七参数计算,反算轴线空间中心线位置。
联机测试方面,新增加了NTS342R15系列仪器出现的异常数据处理。
电脑版新增加无人机数据的断面数据,里程自定义宽度范围设置。
